耐震強化型 耐火断熱間仕切壁「タイカダンR」

防火区画の耐火壁には、高い耐震性能が必要です。

大きな地震の後には「地震火災」が発生します。耐火間仕切壁が地震により損傷すると、火災被害の拡大を食い止めることができなくなります。

地震により間仕切壁が損傷・崩壊すると、隣の区画へ延焼してしまう。

工場や倉庫などの防火区画に使われる間仕切壁にも耐震性が必要な理由とは。

日本大学理工学部の協力のもとタイカダンパネルRを震度7相当で揺らす実験を行いました。

防火区画の耐火壁には、高い耐震性の耐震強化型 耐火断熱間仕切壁「タイカダンR」をご利用ください。
耐震強化型タイカダンパネル「タイカダンR」カタログ

耐震強化型 耐火断熱間仕切壁「タイカダンR」

耐火断熱間仕切り「タイカダンパネル」

200万㎡の実績を誇る耐火断熱間仕切壁
大型冷蔵庫・冷凍庫・クリーンルームなど、あらゆる場所に使用されています。

TMP-018_960

倉庫の間仕切り壁使用例(タイカダンパネル)(高さ11.5m 7000㎡ 胴縁無し)東日本大震災にも全く損傷が見られませんんでした。(埼玉県さいたま市岩槻区)


業界トップクラスの優れた性能と低コストを、独自の生産技術と設計思想で実現しました。

進化した「W(ダブル)オスメス構造」で、
耐火・断熱・耐震性能が大幅アップ!

パネルがオスメスでジョイントされる独自の「W(ダブル)オスメス構造」を採用。パネル間がよりしっかりと嵌合されることにより、優れた耐火性と断熱性を発揮。また地震発生時でもパネル間にスキ間が生じることを防ぐから安心です。

高品質ロックウールの採用で、
より厳しい最新の耐火基準をクリア。

天然石から製造した高品質なロックウールを芯材に使用することにより、従来の耐火間仕切りにはなかった高い耐火・断熱性能を発揮。耐火構造認定に厳格な運用が求められている今、より厳しい基準をクリアして優れた耐火性能を発揮します。

ph04_ninteihyo
不燃材料:国土交通大臣認定番号:NM-2624・3514

優れた断熱性

厚さ100 ㎜で熱還流率K=0.44W/㎡・k(0.38kcal/㎡h℃) 150 ㎜でK=0.27W/㎡h℃(0.23/㎡・kcal/㎡h℃)の高性能を実現しました。

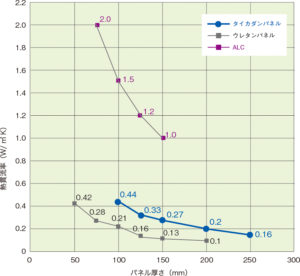

断熱性グラフ

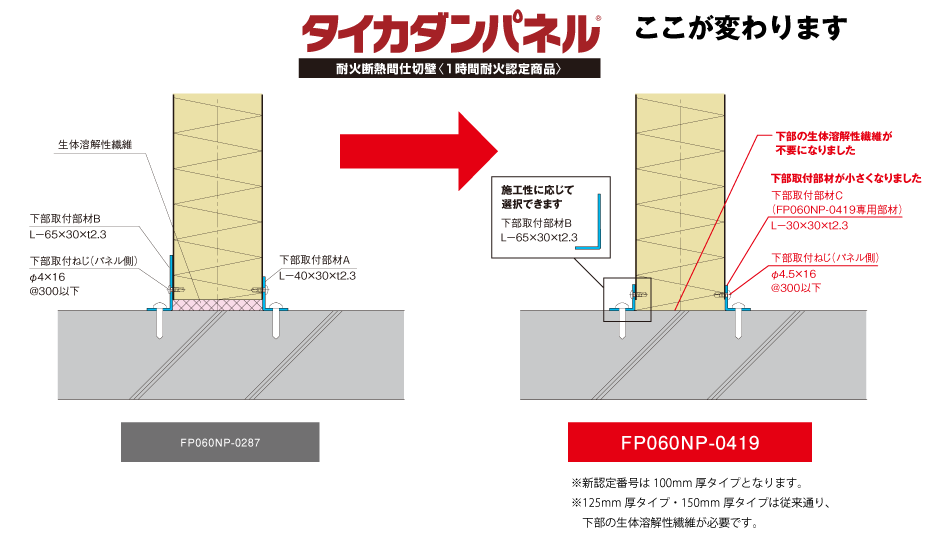

耐火区画壁・断熱壁の併設から、「タイカダンパネル」を使用したシングル壁への設計変更の例
耐火区画壁・断熱壁の併設から、「タイカダンパネル」を使用したシングル壁への設計変更の例
耐火断熱間仕切壁「タイカダンパネル」

耐火断熱間仕切壁
「タイカダンパネル」

耐火断熱間仕切り「スーパータイカダン」

200万㎡の実績を誇る、耐火断熱間仕切壁「タイカダンパネル®」を倉庫業法に対応してさらに強化した「スーパータイカダン」

ALCとボード貼りに代わる間仕切りパネル登場!

ALCとボード貼りに代わる間仕切りパネルの登場

建物の階高に応じて3タイプを用意、高さ8mまで対応。

タイプ厚さ(mm)重量(kg/㎡)対応高さ
スーパータイカダン8000100338mまで
スーパータイカダン6500100296.5mまで
スーパータイカダン5000100245mまで
※長さは8mまでご指定の寸法で受注生産いたします。ご相談ください。

タイカダンパネル®をさらに強化した高強度

等分布荷重でH=8m 2700N/㎡をクリア。H=8mまでが1枚もので倉庫業法に適合します。

JIS-1414Aによる2点集中荷重試験および等分布荷重による荷重

タイプ最大荷重時
単位荷重(N/㎡)たわみ(mm)
スーパータイカダン80002650137.5(1/58)
スーパータイカダン6500261079.1(1/82)
スーパータイカダン5000267045.9(1/109)

独自の嵌合設計で高い耐火性能を発揮

パネルがオスメスでジョイントされる独自の「W(ダブル)オスメス構造」を採用し、国土交通省の最新基準による耐火間仕切壁1時間の認定を取得しています。

R=1/100radをクリアした驚異の耐震性

層間変位追従性試験の結果、1/100までビスやパネル、上下取付アングル等に損傷が見られないことを確認しています。より高い耐震性能をお求めの場合は、耐震強化型タイカダンRをご用意しています。

高級感あふれる仕上がりとクリーン性

食品、医薬品、半導体工場などに使用されるクリーンルームの間仕切りパネルです。既にクリーンルームには多数の施工実績があり、抜群のクリーン度と高級感あふれる庫内は、あらゆる業種の商品保管に最適な清浄空間を実現します。

省施工と短工期

窯業系パネルの約1/3の重量で、上部・下部の2ヶ所をビスやアンカーで留めるだけで簡単に施工できます。当社が独自に開発した施工支援ロボット「i-OCT」(特許取得済)を利用することで、ALC・LGS工法に比べ約2倍以上(当社比)のスピードで施工が可能となり、施工時の安全性も飛躍的に高まります。

上下アンカーとビス留めだけの省施工

快適な職場環境で効率アップ

美しい仕上がりの壁面は職場のイメージアップにつながります。高級感と清潔感にあふれる空間は働く意欲を高め、作業の効率アップに貢献します。表面のカラー鋼板には多彩なカラーを用意し、さまざまな用途に合わせた選択が可能です。

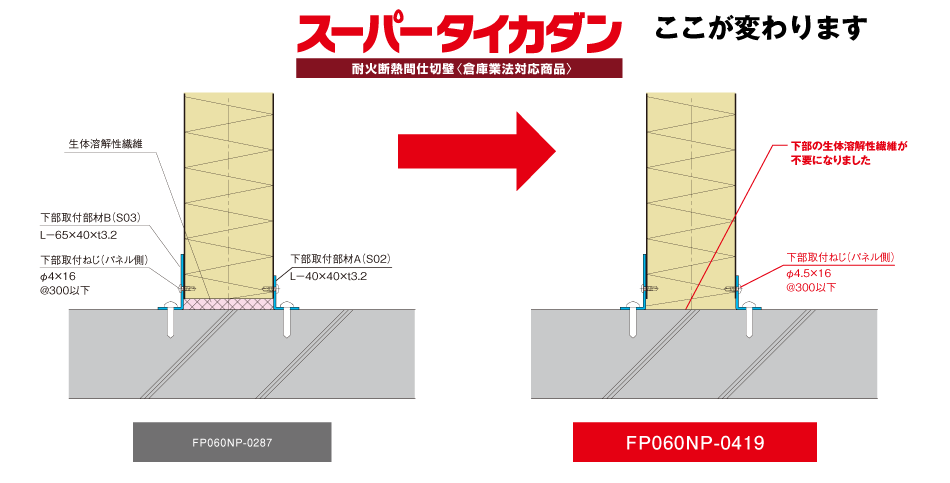

倉庫業法対応 耐火断熱間仕切壁「スーパータイカダン」

倉庫業法対応 耐火断熱間仕切壁
「スーパータイカダン」

耐火断熱間仕切壁「タイカダンパネル・スーパータイカダン・タイカダンR」の補修方法

誤ってフォークリフトや荷物が当たってしまい、壁が変形した場合でも、タイカダンパネルなら簡単に補修できます。両面を鋼板でサンドイッチした構造なので、隣の区画まで補修する必要はありません。

耐火断熱間仕切壁 タイカダンパネル 標準参考図
