高気密・高断熱 壁パネル「スタイロウォール」

断熱壁パネル スタイロウォール(内壁・間仕切壁・天井)

高強度パネルだからこそ可能になる、建築資材の低コスト化

両面鋼板と独自のジョイント方式により、従来のパネルに較べて強度が飛躍的にアップ。胴縁ピッチは最大約3メートル超まで可能になります。胴縁を従来より大幅に簡略化できるため施工が簡単。トータルな建築費を低減できます。

※パネルの厚みにより数値は変動します。

高さ7.2メートルの場合(胴縁とビスの本数はあくまで当社調べの計算によるもので保証をするものではありません。)

独自のジョイント方法で高断熱・高気密・高強度を実現。

  • パネル間の嵌合部は、当社独自のジョイント方式を採用して、優れた断熱性や気密性、高い強度をしっかり確保しています。
  • 用途やデザイン性、性能ニーズに合わせて、3つのタイプからお選びいただけます。
スリップジョイントS2
「スリップジョイントS2」は、断熱パネルに求められる品質のすべてをバランスよく満たしたベーシックタイプ。

●ジョイント部をスライドさせて嵌め込むだけの簡易な施工性。
●パネル間がしっかりジョイントされて、優れた断熱・気密性を発揮します。
●嵌合部内への羽毛や異物の侵入を防ぐ工夫がしてあります。

スプラインジョイント
ジョイント部に独自の樹脂スプラインを採用した「スプラインジョイント」。より完璧な断熱・気密性を発揮します。

●ジョイント部を樹脂製スプラインで結ぶことで、芯材であるスタイロフォームの連続性を高め、より完璧な断熱性・気密性を発揮します。

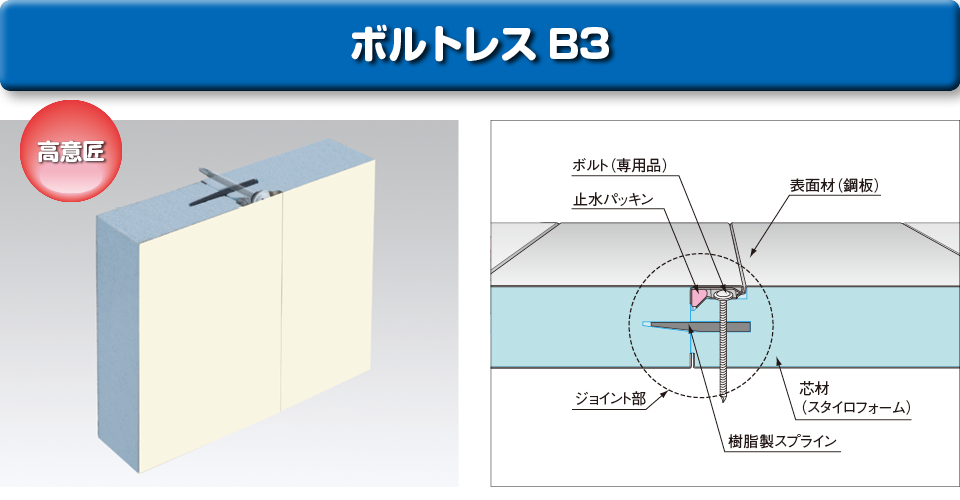

ボルトレスB3
ジョイント部のボルト頭が露出しないデザイン性に優れたハイグレードタイプ。「ボルトレスB3」。

●ジョイント部のボルト頭はパネルジョイント内側に隠れて見えないから、美しく仕上がります。
●ジョイント部に樹脂製スプラインを採用。断熱・気密性にも優れています。

※準標準品ですので、納期についてはお問い合わせください。

芯材のスタイロフォームは、水に強いから劣化が少なく断熱性が持続します。

完全密閉状態の気泡でできているので、水中に長時間つけても、表面に水分が付着するだけで、吸水量は非常にわずかです。水中に浸漬しても膨潤したり、軟化、変形、変質することがありません。

環境や用途に応じた表面材を選べます。

鶏舎・小型倉庫・恒温倉庫・キノコ栽培施設、工場など、さまざまな産業施設、農事用施設に
  • 溶融亜鉛めっき鋼板にポリエステル樹脂塗装を施した鋼板で、高い耐候性を発揮します。
  • 溶融55%アルミニウム亜鉛めっき鋼板
  • アルミニウムの耐食性と亜鉛の犠牲防食作用、自己修復作用がバランスよく発揮され、長期にわたって鋼板を錆から守ります。

家畜の糞尿や呼気、密閉環境などにより、大量のアンモニアと水蒸気が発生する豚舎・鶏舎などの畜舎・堆肥舎には、強い耐アンモニア性や耐湿潤性が求められます。壁・屋根・天井の表面材として、従来は亜鉛めっき鋼板やガルバリウム鋼板が使用されていましたが、アンモニアガス等で腐食が問題になっていました。そこで耐アンモニア性に優れた鋼板「ZAM®鋼板」と、さらにZAM®鋼板を2層の塩ビフィルムで被覆してアンモニアガス等の腐食性ガスをシャットアウトする高耐アンモニア鋼板「ZAM®塩ビ鋼板」をご用意いたしました。

耐アンモニア性に優れた鋼板
[ZAM®鋼板]

亜鉛・アルミニウム・マグネシウムでめっき層を形成。優れた耐アンモニア性能と耐食性を発揮する溶融めっき鋼板です。

ZAN鋼板
堆肥舎での暴露試験結果
塩ビ被覆高耐アンモニア鋼板
[ZAM®塩ビ鋼板]

ZAM®鋼板を基板に、さらに2層の塩ビフィルムを被覆。アンモニアガスの浸食をシャットアウトする画期的な鋼板です。

ZAM塩ビ鋼板
耐腐食性試験

1)「ZAM®」は、日新製鋼株式会社の登録商標です。
2)「ZAM®」は、日新製鋼が開発した溶融亜鉛Zn-アルミニウムAl-マグネシウムMg合金めっき鋼板の商品名です。

断熱パネルの常識を変える、両面鋼板フラットパネル。優れた強度と断熱性、美しいデザイン性を兼ね備えました。

  • 表面材には従来の波板に代えて、パネルの両面に全面フラットな鋼板を採用。
  • 強度や耐候性に優れているだけでなく、美しく高級感のある仕上がりになります。

パネルの補修・交換も簡単です。

物流も含めた効率化で製造コストを大幅に低減

  • 表面材の成形・加工、芯材の切削・切断、パネルの接着・製造までを、すべて当社工場の自動一貫製造ラインで完結。
  • 物流も含めた効率化で、製造コストを大幅に低減しました。

スタイロ加工の断熱パネルシリーズ

外壁用 断熱パネル

壁用断熱パネル スタイロウォールに、不燃認定品が外壁材として新たにラインナップ。

詳しくはこちら
屋根用 断熱パネル

ボルトを嵌合部に内蔵したボルトレス構造。高強度パネルが母屋ピッチ最大1,200mmを実現。

詳しくはこちら


詳しくはカタログをご覧ください。
